[EARL'S] 엔진오일 쿨러 장착 준비!!!

지난번 미션오일쿨러를 장착하고 나서

원래 엔진오일 쿨러를 계획하고 있었다.

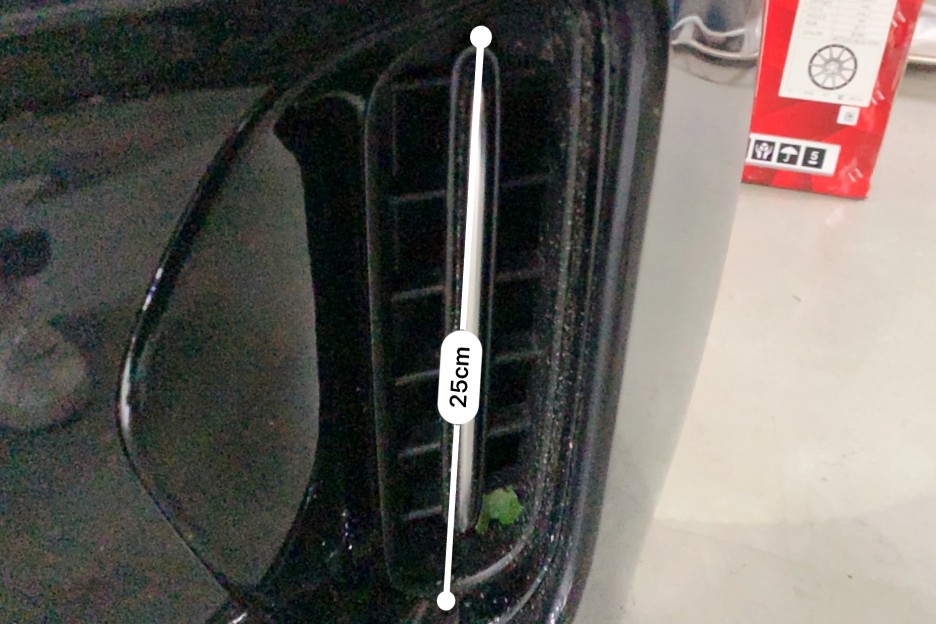

장착하고 싶은 위치가

범퍼 에어덕트 안쪽에 장착을 하려고 했는데





덕트 사이즈가 생각보다 작다...



가지고 있던 모칼 오일쿨러나,

미션오일 쿨러로 장착한 시스템 오일쿨러도 사이즈가

애매해서 덕트 안에 들어갈 아담한 사이즈의 쿨러를 찾던 중.









얼스 13단 쿨러로 구매 완료!!



흡연은 발기부전을 유발합니다.

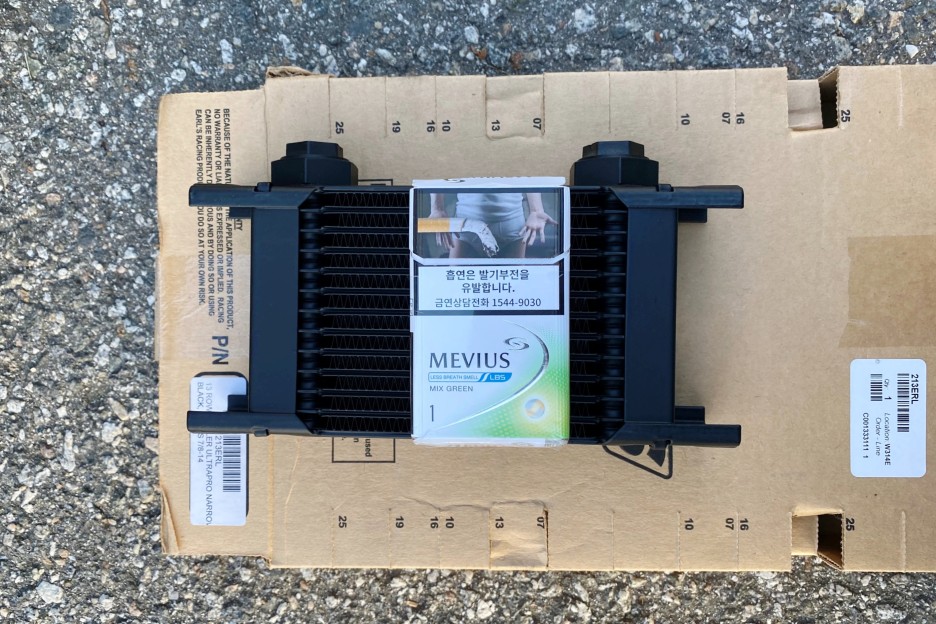

담뱃갑 세 갑을 나란히 붙인 크기로

이 정도면 지금 차에는 충분하다는 생각이 든다.

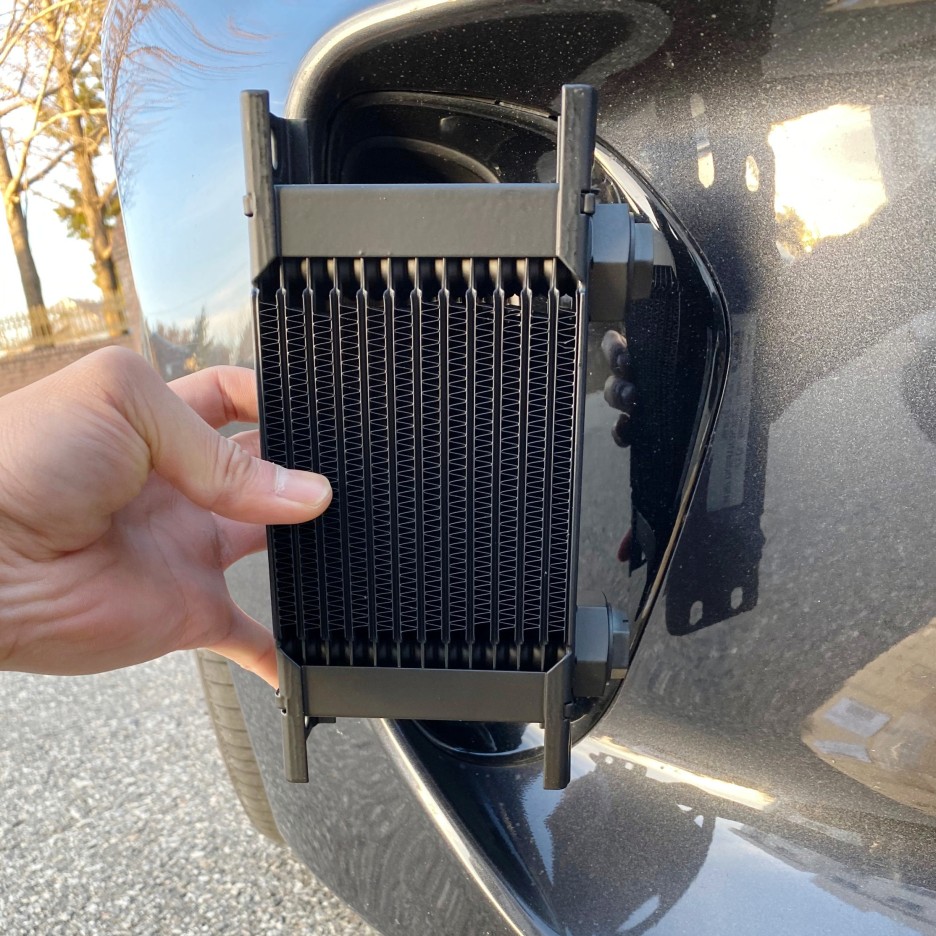

사이즈도 덕트에 딱 맞아떨어진다.

브래킷만 잘 만들면 넉넉하게 장착 가능할 것 같다.

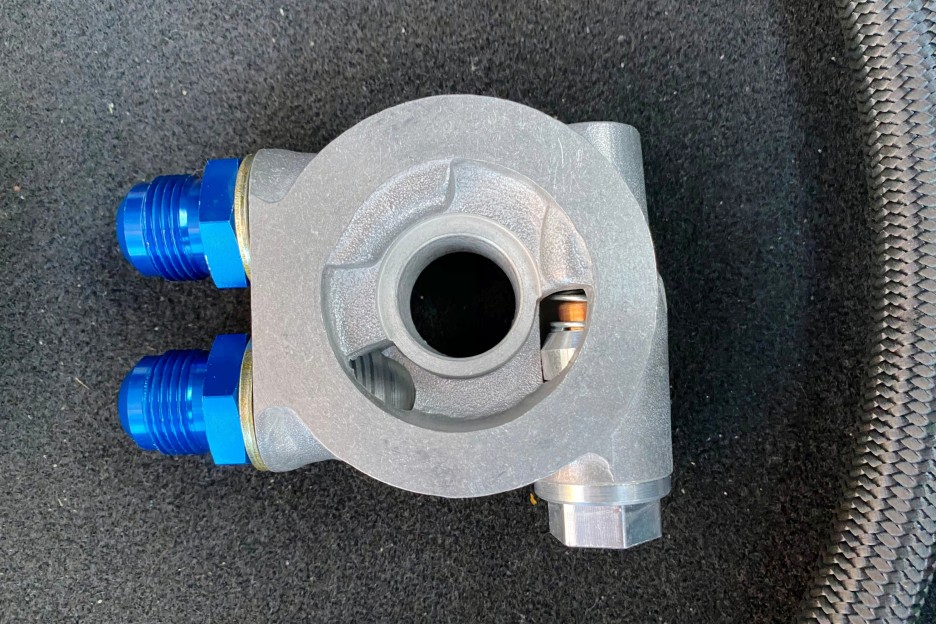

다음은 모칼 서모 밸브 어댑터.

진작에 구매했지만 아직도 가지고만 있다.

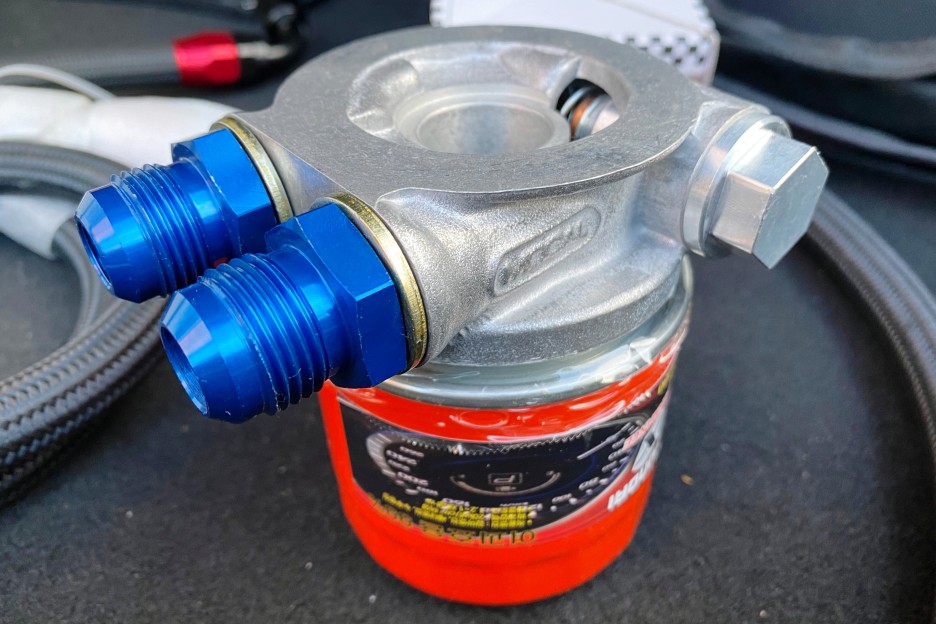

어댑터는 엔진오일 필터 자리에 장착된다.







대략 이런 식으로..

서모 밸브 어댑터 역할은

지난 미션오일쿨러 장착 때 사용한 서모 밸브와 같다.



일정 온도에서 밸브를 개방시켜 과냉각을 방지하고

유체를 순환시키는 것.





AN16 규격의 오일 호스.

어느 브랜드 인지도 생각 안 나고

이제 어디서 구매했는지도 기억나지 않는다.



한쪽은 90도 피팅, 다른 쪽은 직선형 피팅으로 만들어졌다.

길이는 1M로

리프트에 올려보니 오일필터와 범퍼 덕트까지

눈대중으로 넉넉한 길이이다.











출처-TNS 블로그





처음 이 사진을 보고 TNS에서 쿨러류를 해야겠다고 생각했는데

코로나 때문에 갈 수도 없고..

엔진오일 쿨러는 혼자 달 수 있겠다는 생각이 들어서

DIY 해보려고 한다.



곧 돌아올 엔진오일 교환주기에 맞춰

작업할 예정~
